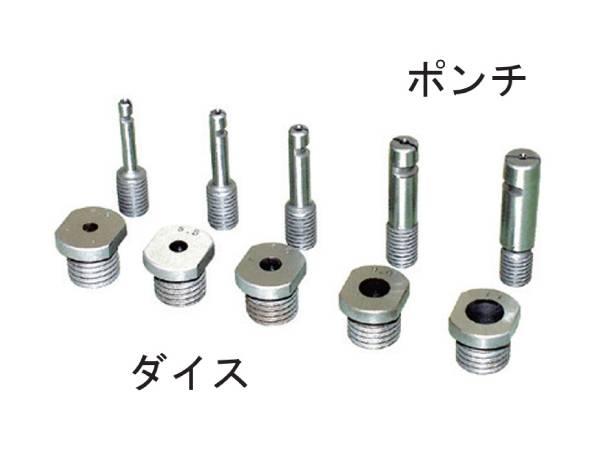

PM-K10 長穴刃物　ポンチダイス　西田製作所

BESOIN＆油圧ノッチングパンチ共通　長穴刃物

長穴刃物は、ステンレス材不適応です。

破損した場合、破片が拘束に飛び散る危険があるため、絶対に使用しないでください。

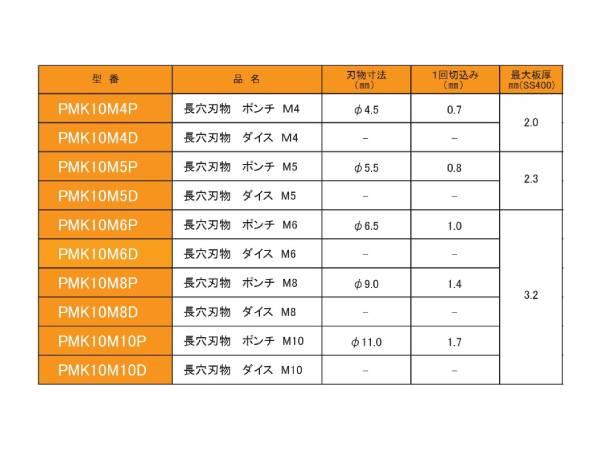

PMK10M4PD　刃物寸法(mm)：φ4.5　1回切込み(mm)：0.7　最大板厚mm(SS400)：2.0
PMK10M5PD　刃物寸法(mm)：φ5.5　1回切込み(mm)：0.8　最大板厚mm(SS400)：2.3
PMK10M6PD　刃物寸法(mm)：φ6.5　1回切込み(mm)：1.0　最大板厚mm(SS400)：3.2
PMK10M8PD　刃物寸法(mm)：φ9.0　1回切込み(mm)：1.4　最大板厚mm(SS400)：3.2
PMK10M10PD　刃物寸法(mm)：φ11.0　1回切込み(mm)：1.7　最大板厚mm(SS400)：3.2

　　　　　
適応製品
NC-PM-K10用　NC-E5032S用
