PM-K10　 横切ポンチ　西田製作所

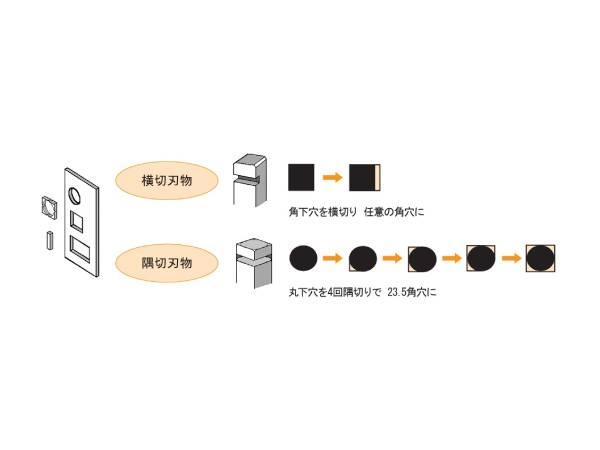

横切刃物、隅切刃物のステンレス材の最大能力は、SS400基準の板厚1/2が限度。

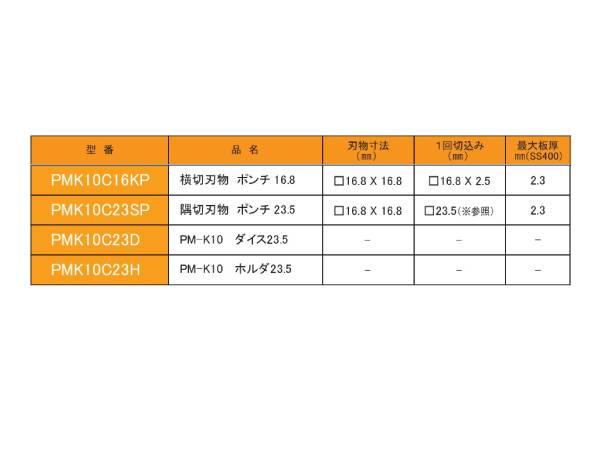

PMK10C16KP　横切刃物　ポンチ16.8
　　　　　　　刃物寸法　□16.8×16.8
　　　　　　　1回切込み　□16.8×2.5　※横切ポンチ16.8使用時、ダイス23.5、ホルダ23.5共に必要用
　　　　　　　最大板厚mm(SS400)：2.3

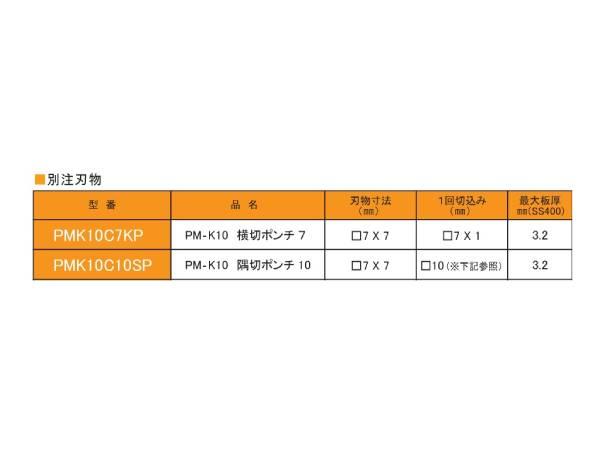

PMK10C16KP　隅切刃物　ポンチ7　別注刃物
　　　　　　　刃物寸法　□7×7
　　　　　　　1回切込み　□7×1　※横切ポンチ7使用時、ダイスホルダ10が必要
　　　　　　　最大板厚mm(SS400)：3.2

　　　　　
適応製品
NC-PM-K10用
