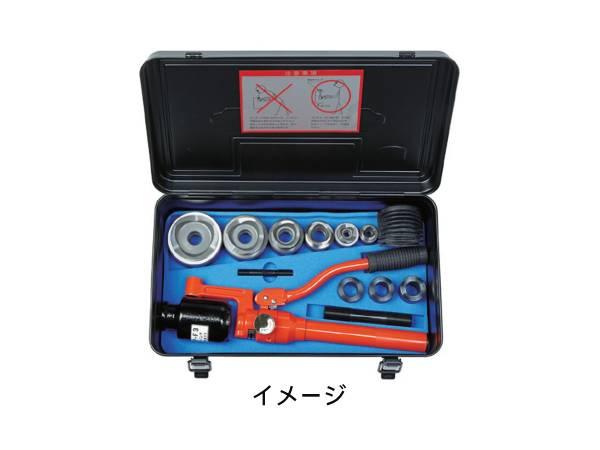

油圧フリーパンチ　インチネジ仕様　厚鋼刃物標準セット+70刃物　16-70刃物7点　NC-TP-F3-B7　西田製作所

厚鋼電線管用標準セット+70刃物

出力：73kN
ストローク：24mm
寸法：L358×H136×W66mm
質量：2.6kg
タンク容量：43cc

能力：　呼104（φ115.5） × 3.2t（㎜）1回抜き（2回作業は不要）

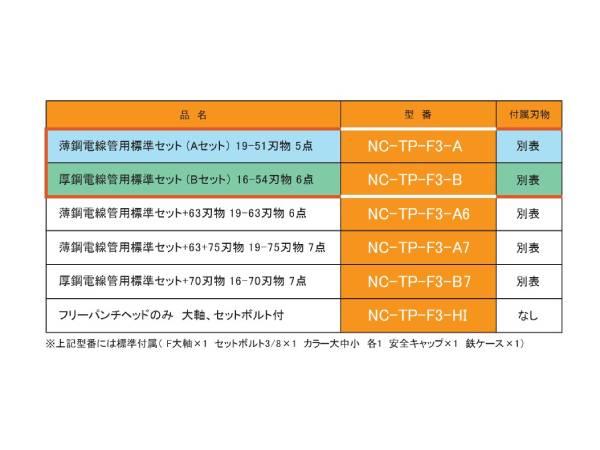

付属：
薄鋼電線管用刃物（TP-B16、TP-ACP22～TP-ACP70）※　各1組　計7点
F大軸×1
セットボルト3/8×1
カラー大中小 各1個
安全キャップ×1
鉄ケース×1

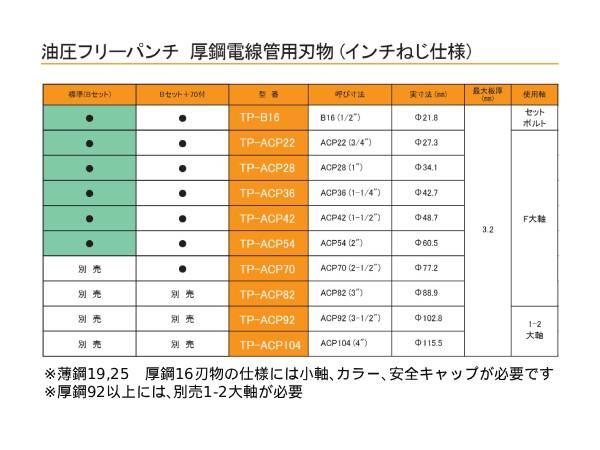

※刃物（TP-B16、TP-ACP22、TP-ACP28、TP-ACP36、TP-ACP42、TP-ACP54、TP-ACP70）の仕様は以下
呼び寸法：　B16（1/2"）、ACP22（3/4"）、ACP28（1"）、ACP36（1-1/4"）、ACP42（1-1/2"）、ACP54（2"）、ACP70（2-1/2”）
実寸法（mm）：　φ21.8、φ27.3、φ34.1、φ42.7、φ48.7、φ60.5、φ77.2
最大板厚（mm）：　3.2
使用軸：　TP-B16はセットボルト、TP-ACP22以上はF大軸

備考：　能力はS4400基準。ステンレス（SUS304）は鉄の板厚の1/2が限度。
