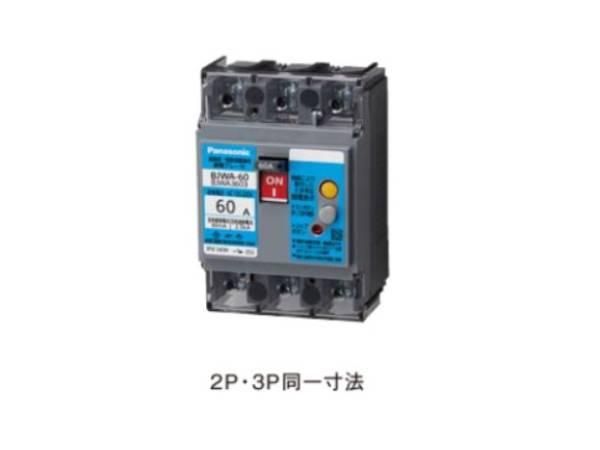

漏電ブレーカBJWA型 O.C付（モーター保護兼用）60AF3P3E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、75～100AFは開閉式フラップ中形端子カバー付

型名：BJWA
フレーム：60AF
極数素子数：3P3E

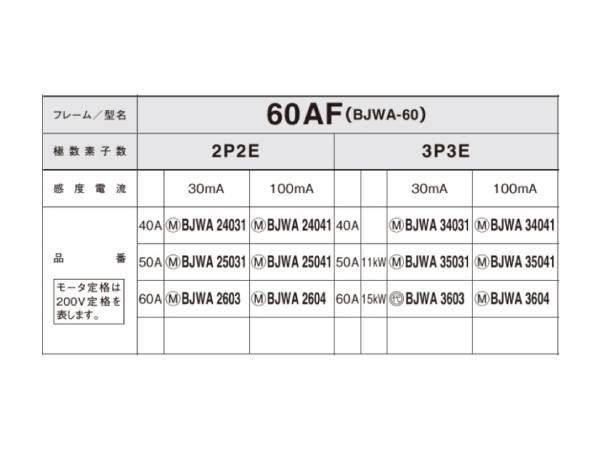

品番/感度電流/定格電流/モーター定格
BJWA34031/ 30mA / 40A /---
BJWA35031/ 30mA / 50A /200V 11kW
BJWA3603/ 30mA / 60A /200V 15kW
BJWA34041/ 100mA / 40A /---
BJWA35041/ 100mA / 50A /200V 11kW
BJWA3604/ 100mA / 60A /200V 15kW

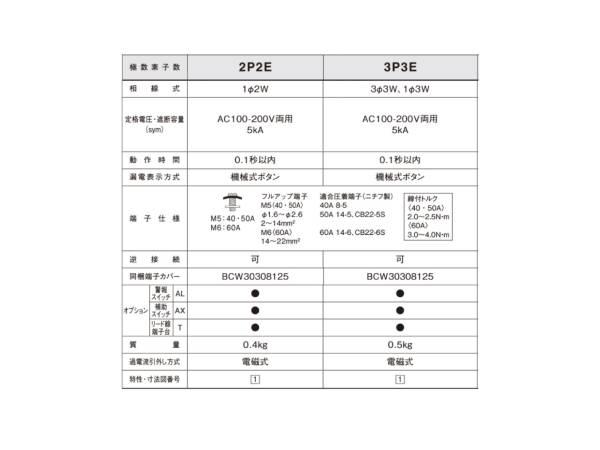

相線式：3φ3W　1φ2W
定格電圧・遮断容量(sym)：AC100-200V両用 5kA
動作時間：0.1秒以内
端子仕様：40・50A　電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　60A　　　電線直付、圧着端子、バーが接続可能なM6当金付端子
　　　　　適合電線　40・50A：φ1.6～φ2.6　2〜14㎟
　　　　　　　　　　60A：14〜22㎟
　　　　　適合圧着端子（ニチフ製）　40A：R8-5
　　　　　　　　　　　　　　　　　　50A：R14-5、CB22-5S
　　　　　　　　　　　　　　　　　　60A：R14-6、CB22-6S
　　　　　標準取付トルク　40・50A：2.0～2.5N･ｍ
　　　　　　　　　　　　　60A：3.0～4.0N･ｍ　　
逆接続：可
仕様：端子カバー付(BCW30308125)
過電流引外し方式：電磁式

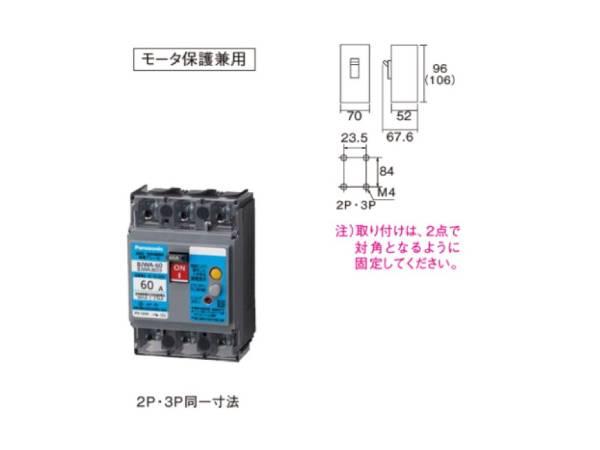

外径寸法：H96（端子カバー含む　106）×W70×D52（ハンドル含む　67.6）
質量：0.5ｋｇ
