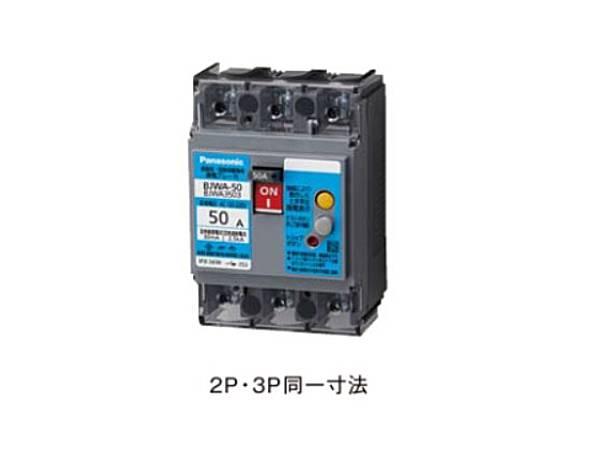

漏電ブレーカBJWA型 O.C付（モーター保護兼用）50AF3P3E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、75～100AFは開閉式フラップ中形端子カバー付

型名：BJWA
フレーム：50AF
極数素子数：3P3E

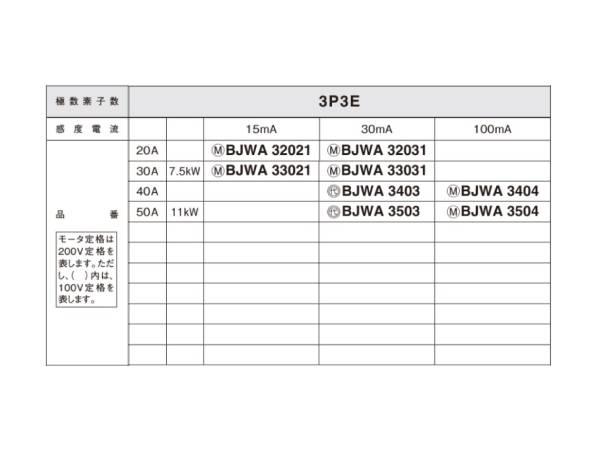

品番/感度電流/定格電流/モーター定格
BJWA32021/ 15mA / 20A /---
BJWA33021/ 15mA / 30A /200V 7.5kW
BJWA32031/ 30mA / 20A /---
BJWA33031/ 30mA /30A /200V 7.5kW
BJWA3403/ 30mA / 40A /---
BJWA3503/ 30mA / 50A /200V 11kW
BJWA3404/ 100mA / 40A /---
BJWA3504/ 100mA /50A /200V 11kW

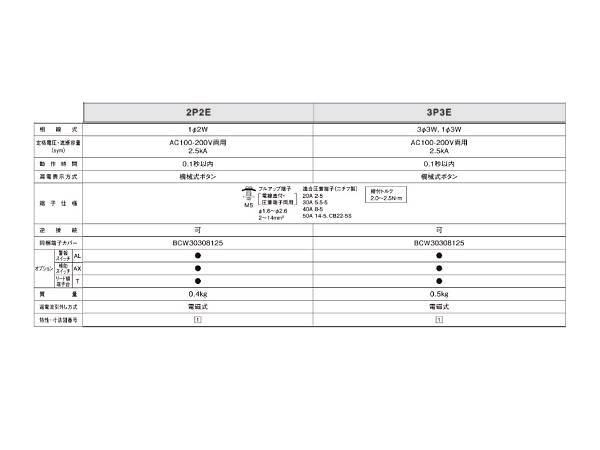

相線式：3φ3W　1φ3W
定格電圧・遮断容量(sym)：AC100-200V両用 2.5kA
動作時間：0.1秒以内
端子仕様：電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　適合電線：φ1.6～φ2.6　2〜14㎟
　　　　　適合圧着端子（ニチフ製）　20A：R2-5
　　　　　　　　　　　　　　　　　　30A：R5.5-5
　　　　　　　　　　　　　　　　　　40A：R8-5
　　　　　　　　　　　　　　　　　　50A：R14-5、CB22-5S
　　　　　標準取付トルク：2.0～2.5N･ｍ
逆接続：可
仕様：端子カバー付(BCW30308125)
過電流引外し方式：電磁式

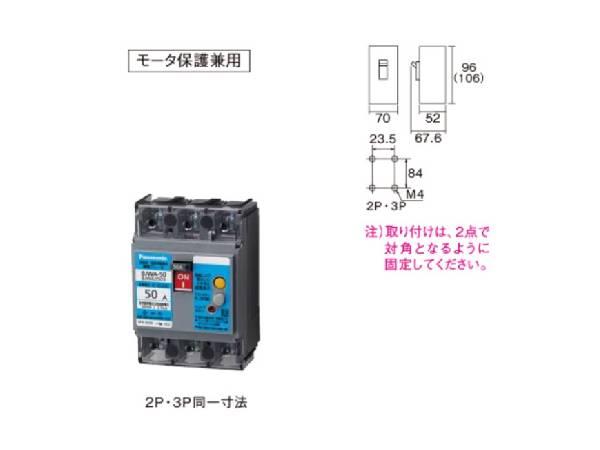

外径寸法：H96（端子カバー含む　106）×W70×D52（ハンドル含む　67.6）
質量：0.5ｋｇ
