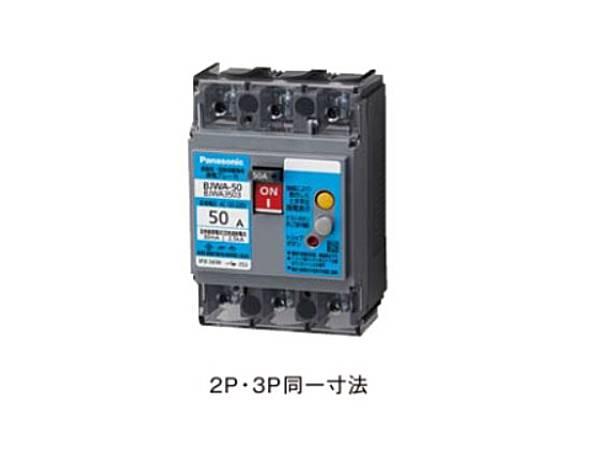

漏電ブレーカBJWA型 O.C付（モーター保護兼用）50AF2P2E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、75～100AFは開閉式フラップ中形端子カバー付

型名：BJWA
フレーム：50AF
極数素子数：2P2E

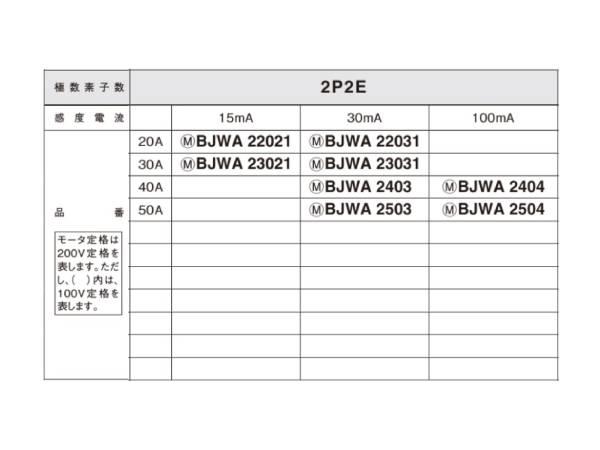

品番/感度電流/定格電流/モーター定格
BJWA22021/ 15mA / 20A /---
BJWA23021/ 15mA / 30A /---
BJWA22031/ 30mA / 20A /---
BJWA23031/ 30mA /30A /---
BJWA2403/ 30mA / 40A /---
BJWA2503/ 30mA / 50A /---
BJWA2404/ 100mA / 40A /---
BJWA2504/ 100mA /50A /---

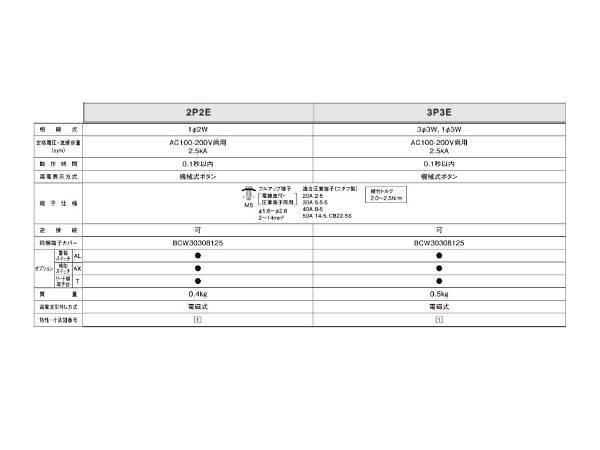

相線式：1φ2W
定格電圧・遮断容量(sym)：AC100-200V両用 2.5kA
動作時間：0.1秒以内
端子仕様：電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　適合電線：φ1.6～φ2.6　2〜14㎟
　　　　　適合圧着端子（ニチフ製）　20A：R2-5
　　　　　　　　　　　　　　　　　　30A：R5.5-5
　　　　　　　　　　　　　　　　　　40A：R8-5
　　　　　　　　　　　　　　　　　　50A：R14-5、CB22-5S
　　　　　標準取付トルク：2.0～2.5N･ｍ
逆接続：可
仕様：端子カバー付(BCW30308125)
過電流引外し方式：電磁式

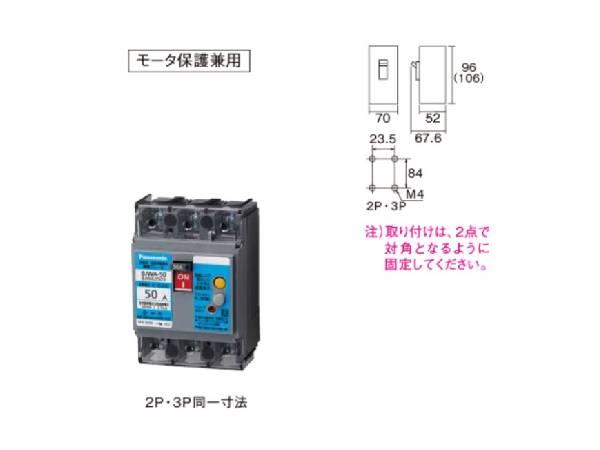

外径寸法：H96（端子カバー含む　106）×W70×D52（ハンドル含む　67.6）
質量：0.4ｋｇ
