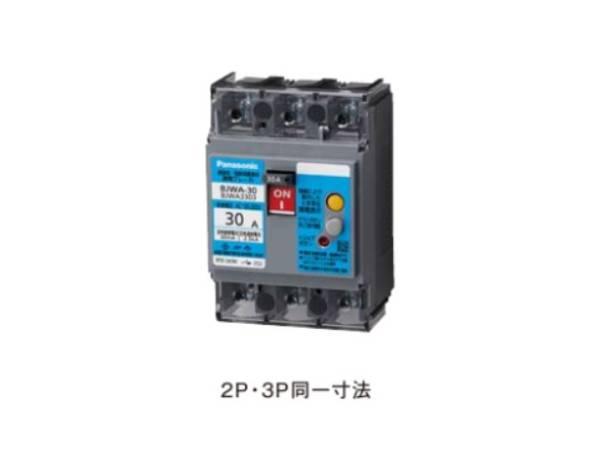

漏電ブレーカBJWA型 O.C付（モーター保護兼用）30AF3P3E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、75～100AFは開閉式フラップ中形端子カバー付

型名：BJWA
フレーム：30AF
極数素子数：3P3E

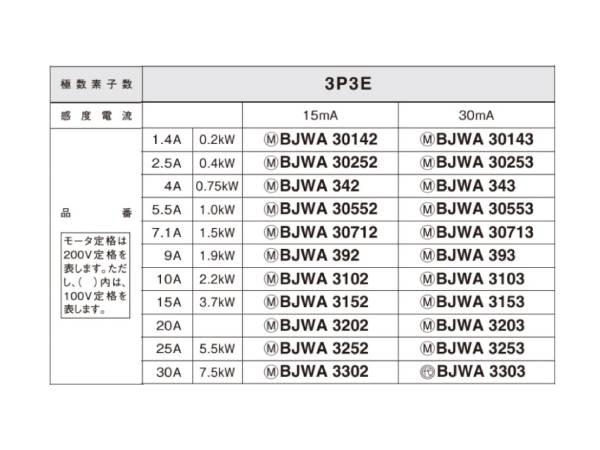

品番/定格感度電流/定格電流/モーター定格
BJWA30142/ 15mA / 1.4A /200V 0.2kW
BJWA30252/ 15mA / 2.5A /200V 0.4kW
BJWA342/ 15mA / 4A /200V 0.75kW
BJWA30552/ 15mA / 5.5A /200V 1.0kW
BJWA30712/ 15mA / 7.1A /200V 1.5kW
BJWA392/ 15mA / 9A /200V 1.9kW
BJWA3102/ 15mA / 10A /200V 2.2kW
BJWA3152/ 15mA / 15A /200V 3.7kW
BJWA3202/ 15mA / 20A /---
BJWA3252/ 15mA / 25A /200V 5.5kW
BJWA3302/ 15mA / 30A /200V 7.5kW
BJWA30143/ 30mA / 1.4A /200V 0.2kW
BJWA30253/ 30mA / 2.5A /200V 0.4kW
BJWA343/ 30mA / 4A /200V 0.75kW
BJWA30553/ 30mA / 5.5A /200V 1.0kW
BJWA30713/ 30mA / 7.1A /200V 1.5kW
BJWA393/ 30mA / 9A /200V 1.9kW
BJWA3103/ 30mA / 10A /200V 2.2kW
BJWA3153/ 30mA / 15A /200V 3.7kW
BJWA3203/ 30mA / 20A /---
BJWA3253/ 30mA / 25A /200V 5.5kW
BJWA3303/ 30mA / 30A /200V 7.5kW

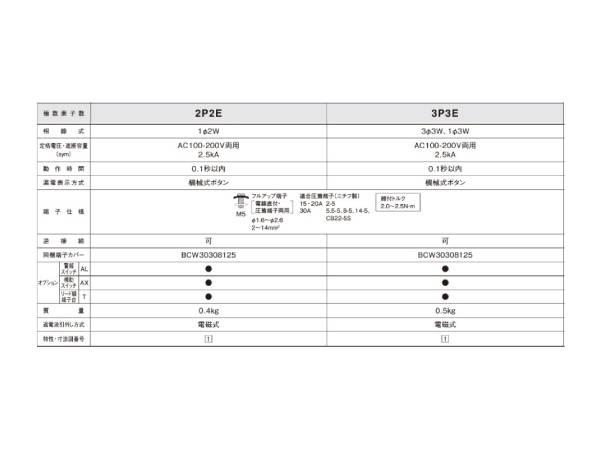

相線式：3φ3W　1φ3W
定格電圧・遮断容量(sym)：AC100-200V両用 2.5kA
動作時間：0.1秒以内
端子仕様：電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　適合電線：φ1.6～φ2.6　2〜14㎟
　　　　　適合圧着端子（ニチフ製）　15・20A：R2-5
　　　　　　　　　　　　　　　　　　30A：R5.5-5、R8-5、R14-5、CB22-5S
　　　　　標準取付トルク：2.0～2.5N･ｍ
逆接続：可
仕様：端子カバー付(BCW30308125)
過電流引外し方式：電磁式

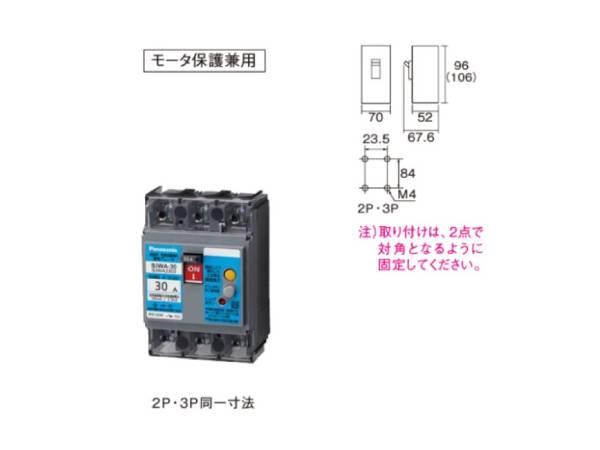

外径寸法：H96（端子カバー含む　106）×W70×D52（ハンドル含む　67.6）
質量：0.5ｋｇ
