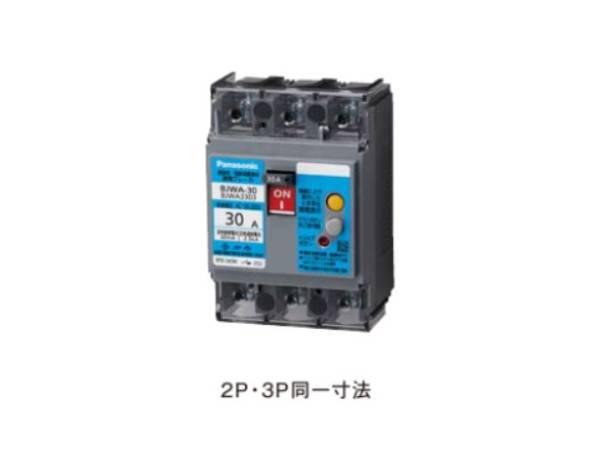

漏電ブレーカBJWA型 O.C付（モーター保護兼用）30AF2P2E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、75～100AFは開閉式フラップ中形端子カバー付

型名：BJWA
フレーム：30AF
極数素子数：2P2E

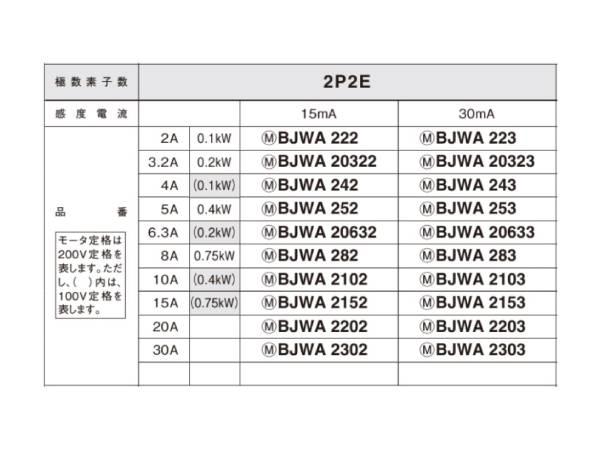

品番/感度電流/定格電流/モーター定格
BJWA222/ 15mA / 2A /200V 0.1kW
BJWA20322/ 15mA / 3.2A /200V 0.2kW
BJWA242/ 15mA / 4A /100V 0.1kW
BJWA252/ 15mA / 5A /200V 0.4kW
BJWA20632/ 15mA / 6.3A /100V 0.2kW
BJWA282/ 15mA / 8A /200V 0.75kW
BJWA2102/ 15mA / 10A /100V 0.4kW
BJWA2152/ 15mA / 15A /100V 0.75kW
BJWA2202/ 15mA / 20A /---
BJWA2302/ 15mA / 30A /---
BJWA223/ 30mA / 2A /200V 0.1kW
BJWA20323/ 30mA / 3.2A /200V 0.2kW
BJWA243/ 30mA / 4A /100V 0.1kW
BJWA253/ 30mA / 5A /200V 0.4kW
BJWA20633/ 30mA / 6.3A /100V 0.2kW
BJWA283/ 30mA / 8A /200V 0.75kW
BJWA2103/ 30mA / 10A /100V 0.4kW
BJWA2153/ 30mA / 15A /100V 0.75kW
BJWA2203/ 30mA / 20A /---
BJWA2303/ 30mA / 30A /---

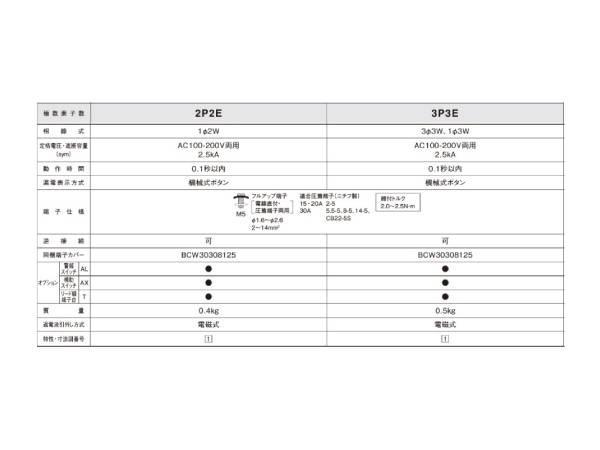

相線式：1φ2W
定格電圧・遮断容量(sym)：AC100-200V両用 2.5kA
動作時間：0.1秒以内
端子仕様：電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　適合電線：φ1.6～φ2.6　2〜14㎟
　　　　　適合圧着端子（ニチフ製）　15・20A：R2-5
　　　　　　　　　　　　　　　　　　30A：R5.5-5、R8-5、R14-5、CB22-5S
　　　　　標準取付トルク：2.0～2.5N･ｍ
逆接続：可
仕様：端子カバー付(BCW30308125)
過電流引外し方式：電磁式

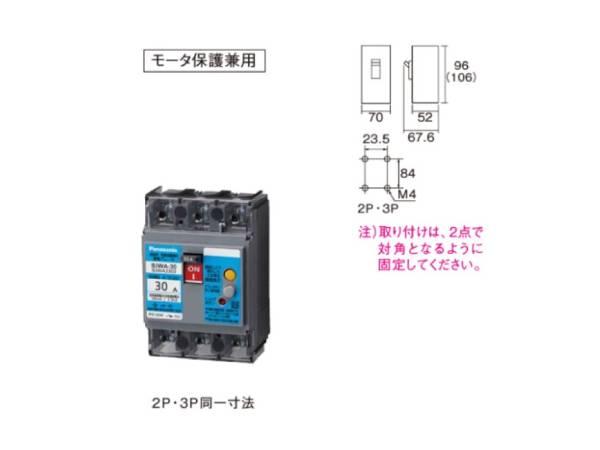

外径寸法：H96（端子カバー含む　106）×W70×D52（ハンドル含む　67.6）
質量：0.4ｋｇ
