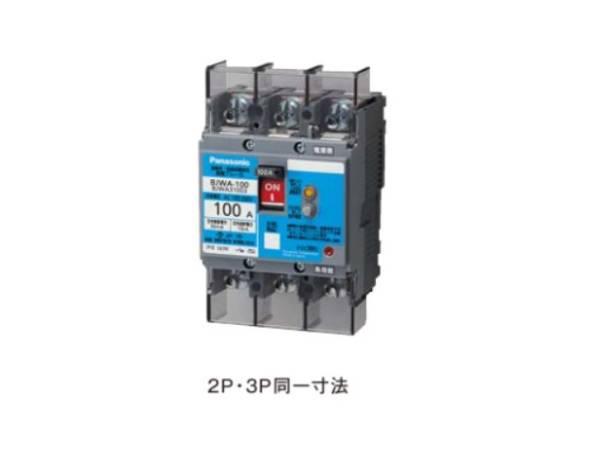

漏電ブレーカBJWA型 O.C付（モーター保護兼用）75AF2P2E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、75～100AFは開閉式フラップ中形端子カバー付

型名：BJWA
フレーム：100AF
極数素子数：2P2E

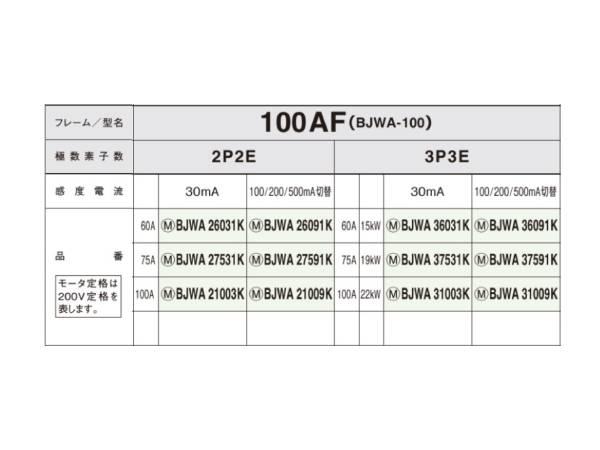

品番/【感度電流】/定格電流/モーター定格
BJWA26031K/ 【30mA】 / 60A /---
BJWA27531K/ 【30mA】 / 75A /---
BJWA21003K/ 【30mA】 / 100A /---
BJWA26091K/ 【100/200/500ｍA切替】 / 60A /---
BJWA27591K/ 【100/200/500ｍA切替】 / 75A /---
BJWA21009K/ 【100/200/500ｍA切替】 / 100A /---

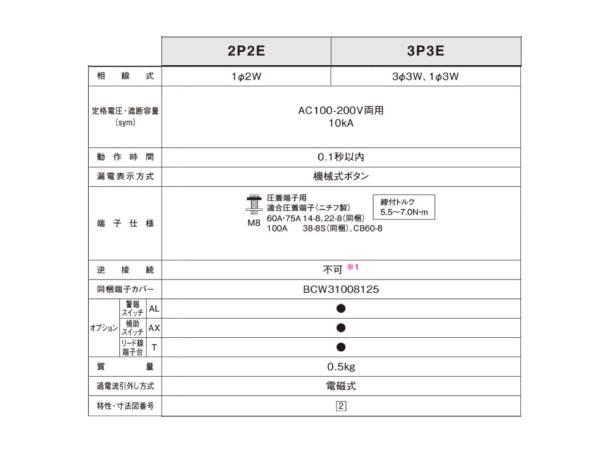

相線式：1φ2W
定格電圧・遮断容量(sym)：AC100-200V両用 10kA
動作時間：0.1秒以内
端子仕様：電線直付、圧着端子、バーが接続可能なM8なべ小ねじ
　　　　　適合圧着端子（ニチフ製）　60・75A：R14-8、R22-8
　　　　　　　　　　　　　　　　　　100A：R38-8S、CB60-8
　　　　　標準取付トルク　：5.5～7.0N･ｍ　　

逆接続：可
仕様：端子カバー付(BCW30308125)
過電流引外し方式：電磁式

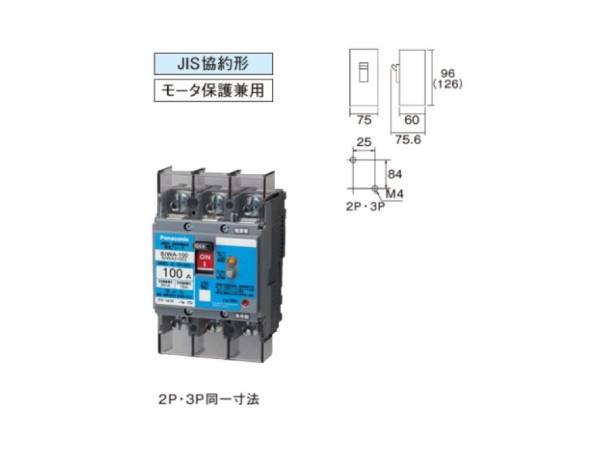

外径寸法：H96（端子カバー含む　126）×W75×D60（ハンドル含む　75.6）
質量：0.5ｋｇ
