サーキットブレーカBCWA型（モーター保護兼用）60AF2P2E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、100～125AFは開閉式フラップ中形端子カバー付

型名：BCWA
フレーム：60AF
極数素子数：2P2E

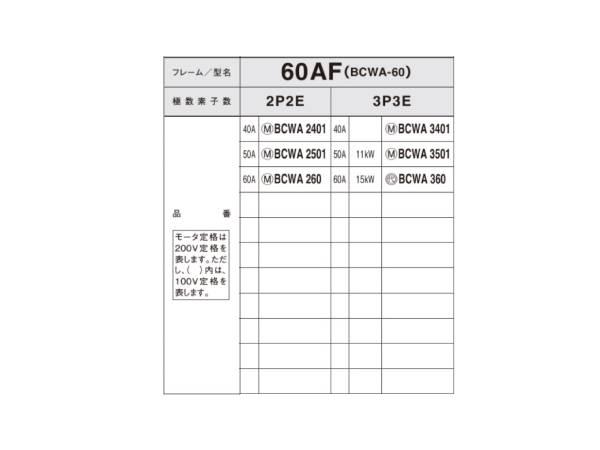

品番/定格電流/モーター定格
BCWA2401/ 40A /---
BCWA2501/ 50A /---
BCWA260/ 60A /---

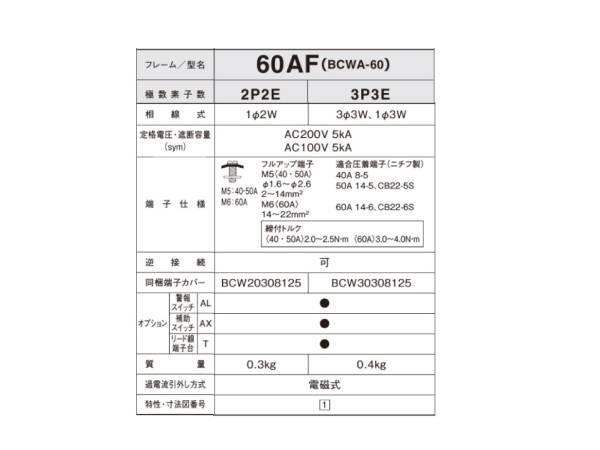

相線式：1φ2W
定格電圧・遮断容量(sym)：AC200V 5kA　AC100V 5kA
端子仕様：50A以下　電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　60A　　　電線直付、圧着端子、バーが接続可能なM6当金付端子
　　　　　適合電線　50A以下：φ1.6～φ2.6　2〜14㎟
　　　　　　　　　　60A：14〜22㎟
　　　　　適合圧着端子（ニチフ製）　40A：R8-5
　　　　　　　　　　　　　　　　　　50A：R14-5、CB22-5S
　　　　　　　　　　　　　　　　　　60A：R14-6、CB22-6S
　　　　　標準取付トルク　40・50A：2.0～2.5N･ｍ
　　　　　　　　　　　　　60A：3.0～4.0N･ｍ　　
逆接続：可
仕様：端子カバー付(BCW20308125)
過電流引外し方式：電磁式

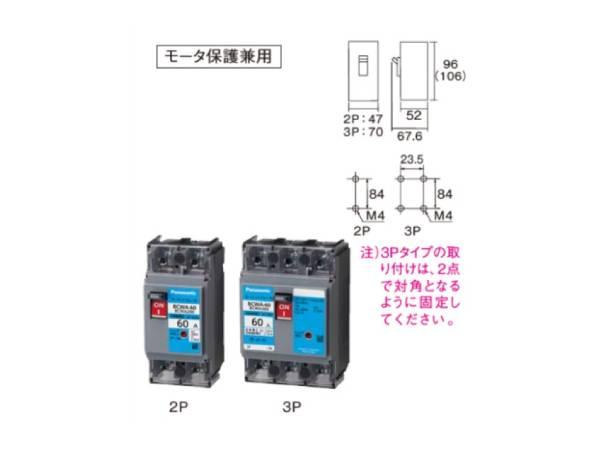

外径寸法：H96（端子カバー含む　106）×W47×D52（ハンドル含む　67.6）
質量：0.3ｋｇ
