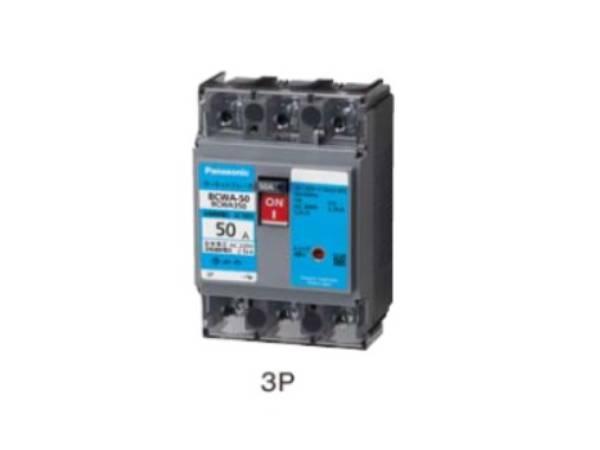

サーキットブレーカBCWA型（モーター保護兼用）　50AF3P3E　BCWA　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、100～125AFは開閉式フラップ中形端子カバー付

型名：BCWA
フレーム：50AF
極数素子数：3P3E

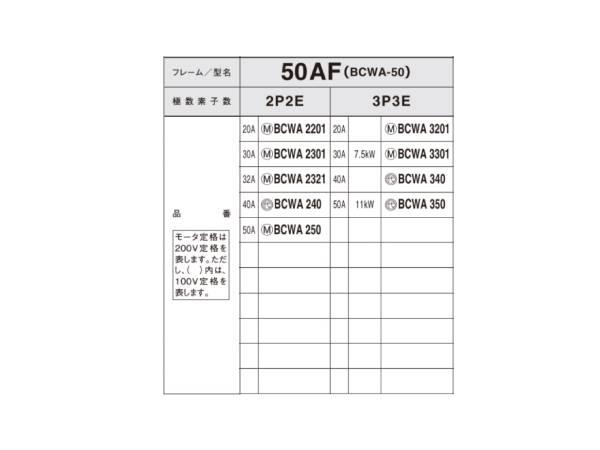

品番/定格電流/モーター定格
BCWA3201/ 20A /---
BCWA3301/ 30A /200V 7.5kW
BCWA340/ 40A /---
BCWA350/ 50A /200V 11kW

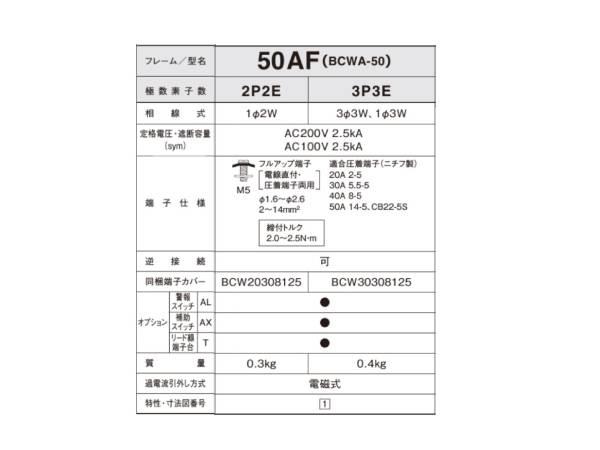

相線式：3φ3W、1φ3W
定格電圧・遮断容量(sym)：AC200V 2.5kA　AC100V 2.5kA
端子仕様：電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　適合電線：φ1.6～φ2.6　2〜14㎟
　　　　　適合圧着端子（ニチフ製）　20A：R2-5
　　　　　　　　　　　　　　　　　　30A：R5.5-5
　　　　　　　　　　　　　　　　　　40A：R8-5
　　　　　　　　　　　　　　　　　　50A：R14-5、CB22-5S
　　　　　標準取付トルク：2.0～2.5N･ｍ
逆接続：可
仕様：端子カバー付(BCW20308125)
過電流引外し方式：電磁式

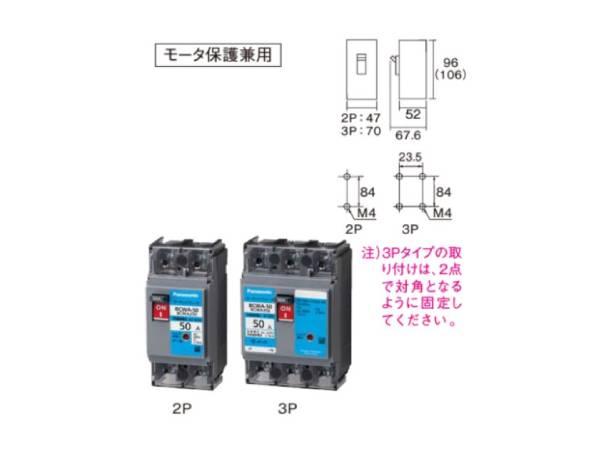

外径寸法：H96（端子カバー含む　106）×W70×D52（ハンドル含む　67.6）
質量：0.4ｋｇ
