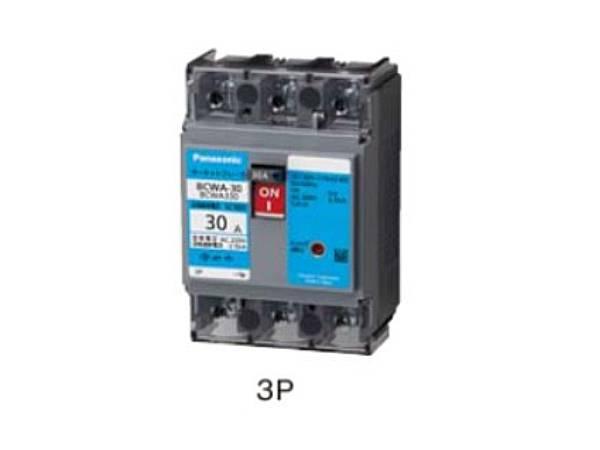

サーキットブレーカBCWA型（モーター保護兼用）　30AF3P3E　BCWA　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、100～125AFは開閉式フラップ中形端子カバー付

型名：BCWA
フレーム：30AF
極数素子数：3P3E

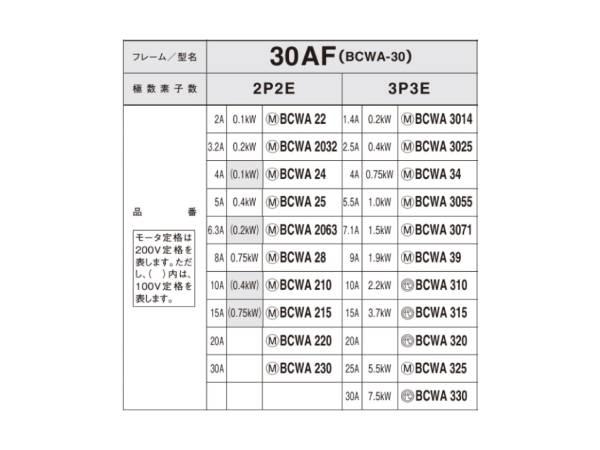

品番/定格電流/モーター定格
BCWA3014/ 1.4A /200V 0.2kW
BCWA3025/ 2.5A /200V 0.4kW
BCWA34/ 4A /200V 0.75kW
BCWA3055/ 5.5A /200V 1.0kW
BCWA3071/ 7.1A /200V 1.5kW
BCWA39/ 9A /200V 1.9kW
BCWA310/ 10A /200V 2.2kW
BCWA315/ 15A /200V 3.7kW
BCWA320/ 20A /---
BCWA325/ 25A /200V 5.5kW
BCWA330/ 30A /200V 7.5kW

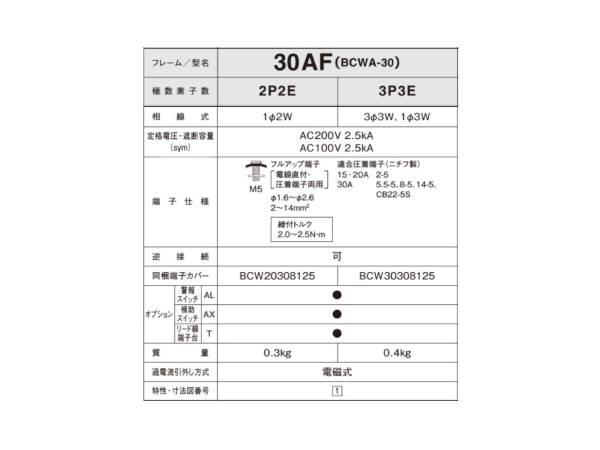

相線式：3φ3W、1φ3W
定格電圧・遮断容量(sym)：AC200V 2.5kA　AC100V 2.5kA
端子仕様：電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　適合電線：φ1.6～φ2.6　2〜14㎟
　　　　　適合圧着端子（ニチフ製）　15・20A：R2-5
　　　　　　　　　　　　　　　　　　30A：R5.5-5、R8-5、R14-5、CB22-5S
　　　　　標準取付トルク：2.0～2.5N･ｍ
逆接続：可
仕様：端子カバー付(BCW20308125)
過電流引外し方式：電磁式

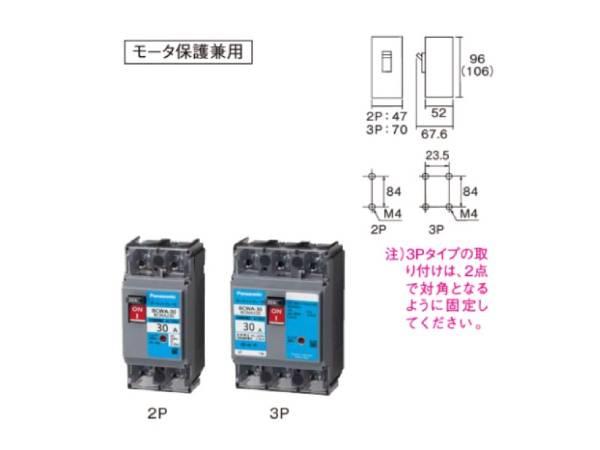

外径寸法：H96（端子カバー含む　106）×W70×D52（ハンドル含む　67.6）
質量：0.4ｋｇ
