サーキットブレーカBCWA型（モーター保護兼用）　30AF2P2E　BCWA　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、100～125AFは開閉式フラップ中形端子カバー付

型名：BCWA
フレーム：30AF
極数素子数：2P2E

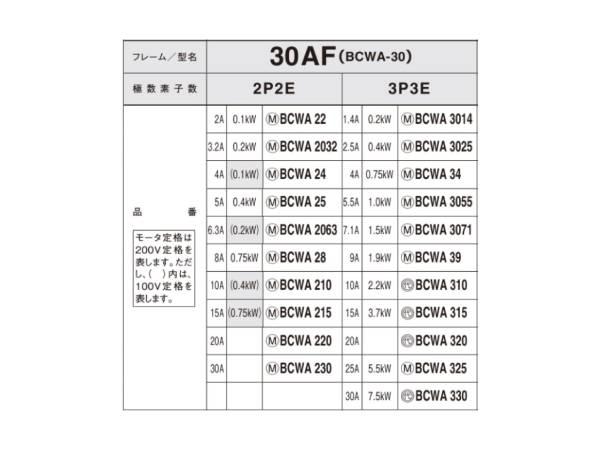

品番/定格電流/モーター定格
BCWA22/ 2A /200V 0.1kW
BCWA2032/ 3.2A /200V 0.2kW
BCWA24/ 4A /100V 0.1kW
BCWA25/ 5A /200V 0.4kW
BCWA2063/ 6.3A /100V 0.2kW
BCWA28/ 8A /200V 0.75kW
BCWA210/ 10A /100V 0.4kW
BCWA215/ 15A /100V 0.75kW
BCWA220/ 20A /---
BCWA230/ 30A /---

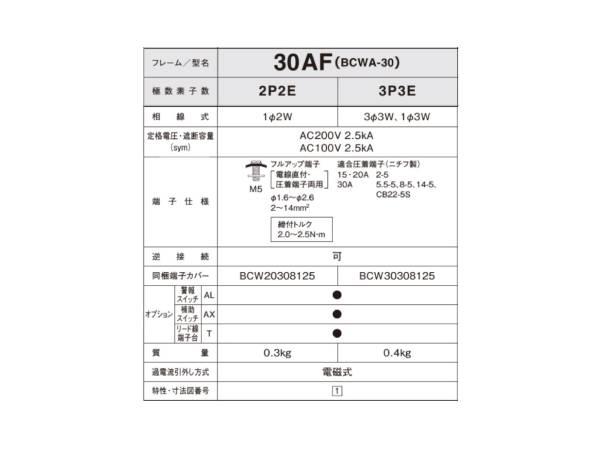

相線式：1φ2W
定格電圧・遮断容量(sym)：AC200V 2.5kA　AC100V 2.5kA
端子仕様：電線直付、圧着端子、バーが接続可能なM5当金付端子
　　　　　適合電線：φ1.6～φ2.6　2〜14㎟
　　　　　適合圧着端子（ニチフ製）　15・20A：R2-5
　　　　　　　　　　　　　　　　　　30A：R5.5-5、R8-5、R14-5、CB22-5S
　　　　　標準取付トルク：2.0～2.5N･ｍ
逆接続：可
仕様：端子カバー付(BCW20308125)
過電流引外し方式：電磁式

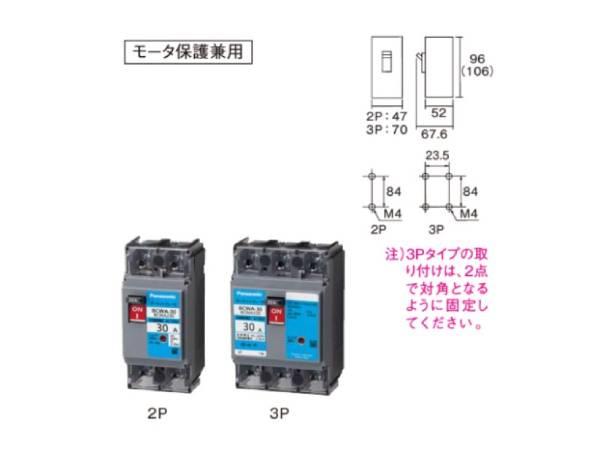

外径寸法：H96（端子カバー含む　106）×W47×D52（ハンドル含む　67.6）
質量：0.3ｋｇ
