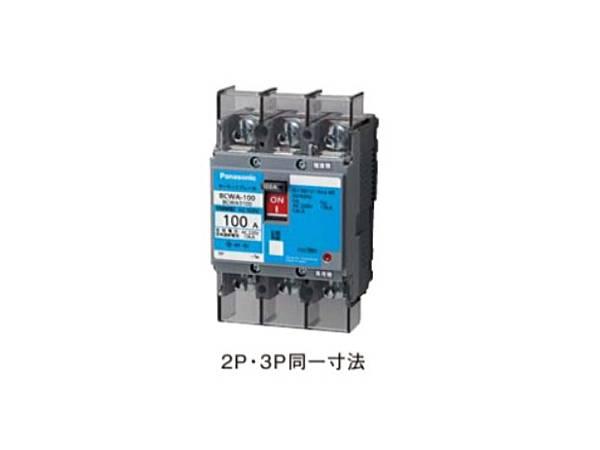

サーキットブレーカBCWA型（モーター保護兼用）100AF3P3E　パナソニック

ボックス内取付用端子カバー付
・30～60AFは開閉式フラップ小形端子カバー付、100～125AFは開閉式フラップ中形端子カバー付

型名：BCWA
フレーム：100AF
極数素子数：3P3E

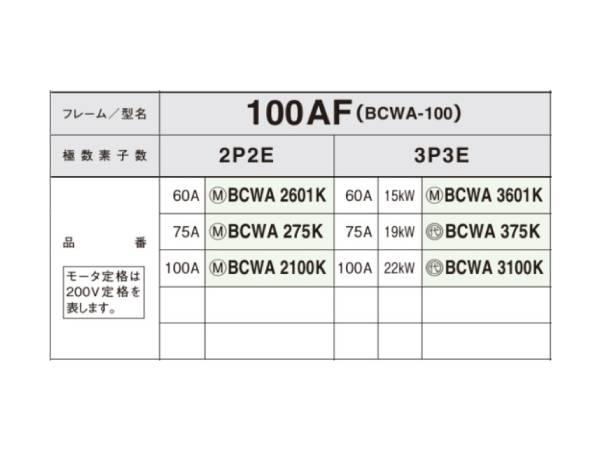

品番/定格電流/モーター定格
BCWA2601K/ 60A /15kW
BCWA275K/ 75A /19kW
BCWA2100/ 100A /22kW

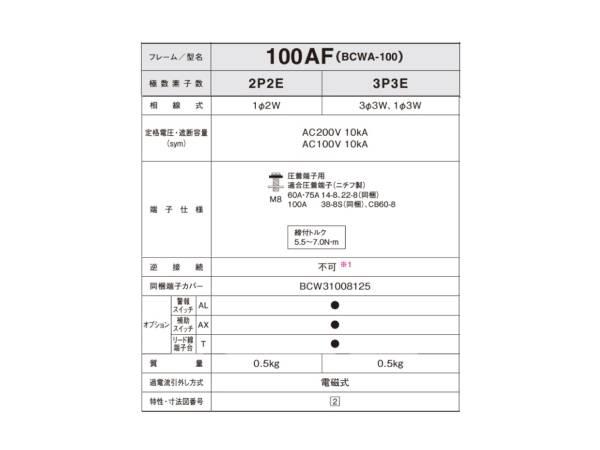

相線式：3φ3W　1φ3W
定格電圧・遮断容量(sym)：AC200V 10kA　AC100V 10kA
端子仕様：圧着端子、バーが接続可能なM8なべ小ねじ
　　　　　適合圧着端子（ニチフ製）　60A・75A：R14-8、CB22-8
　　　　　　　　　　　　　　　　　　100A：R38-8A、CB60-8
　　　　　標準取付トルク　：5.5～7.0N･ｍ
逆接続：可
仕様：端子カバー付(BCW20308125)
過電流引外し方式：電磁式

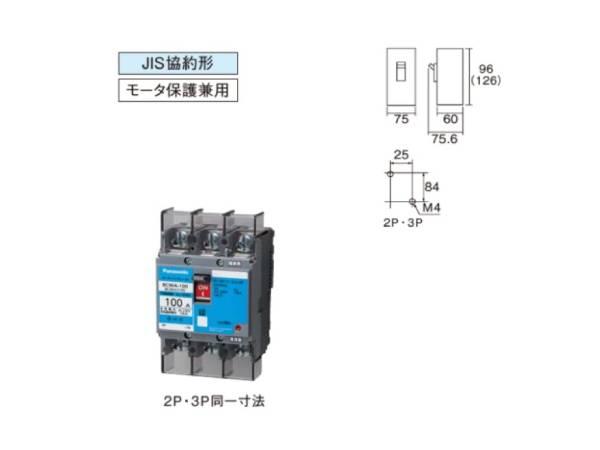

外径寸法：H96（端子カバー含む　106）×W75×D60（ハンドル含む　75.6）
質量：0.5ｋｇ
