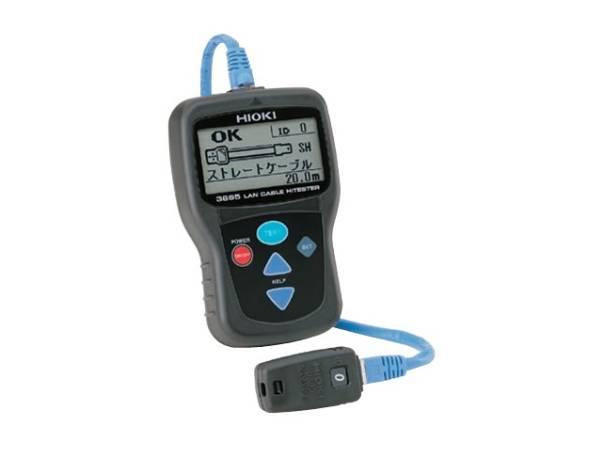

LANケーブルハイテスタ　3665　日置電機

断線箇所までわかるLANケーブルテスタ

ネットワークの敷設工事はこの1台で
10ギガネットワーク構築の必須アイテム　CAT6A対応可能

■ネットワークを接続して、TESTキーを押すだけで、敷設チェックに必要な3項目を一括表示します。
　スプリットペアは導通チェックだけでは検出できない誤配線です。
　スプリットペアは敷設工事の目に見えにくい品質低下（遅い、途切れるなど）につながるため、
　敷設チェックの必須項目です。

　1）ワイヤマップ　スプリットペアを一発表示
　2）ディレクション　最大21本を識別
　3ケーブル長　NVP設定で測定確度が大幅に向上

■ワイヤマップ機能で配線確認も一発完了
　ワイヤマップ画面は敷設の状態（OK/NG）がひと目で確認できるチェックモードです。
　ストレート、クロスの確認だけでなく、シールド有無の検出も可能です。
　さらにNGの時は、誤配線の表示だけでなく、断線、短絡箇所の特定、スプリットペアの検出まで行います。

■4種類のブザー音で判定結果をお知らせ
　4種類の判定結果「ストレートケーブルの正常結線」「クロスケーブルの正常結線」「誤結線」
　「ターミネーターの未接続エラー」を、ブザー音の違いでお知らせします。

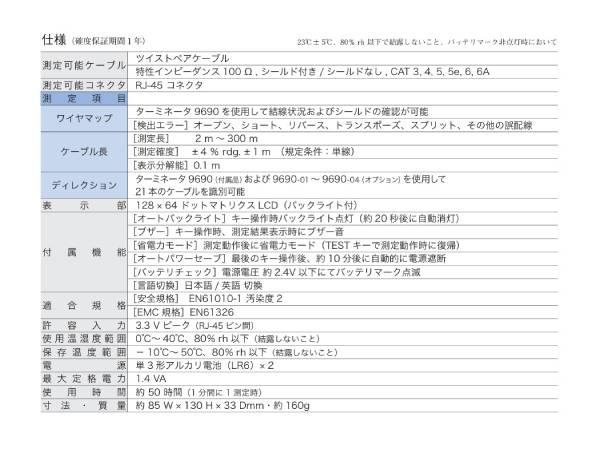

■基本仕様（確度保証期間1年）
・測定可能ケーブル：ツイストペアケーブル、特性インピーダンス100Ω、シールド付き/シールドなし
　　　　　　　　　　CAT3，4，5，5e,　6，6A
・測定可能コネクタ：RJ-45コネクタ
・ワイヤマップ検査：オープン、ショート、リバース、トランスポーズ、スプリット、
　　　　　　　　　　その他誤配線を検出し表示（ターミネーターを使用して結線状況およびシールドの確認が可能）
・ケーブル長測定：2〜300m　測定確度:±4％rdg.±1m（規定条件:単線）　表示分解能:0.1m
・ディレクション測定：ターミネータ（付属品）および9690-01〜9690-04（オプション）を使用して21本のケーブルを識別可能
・電源：単3形アルカリ乾電池（LR6）×2、1.4VA max.,　連続使用時間:50h（1分間に1回測定）

■寸法・質量：幅 85 × 高さ 130 × 奥行33 mm　160g（電池含まず）

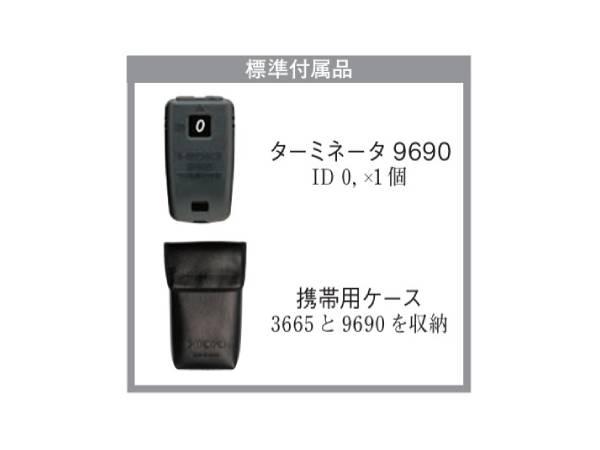

■付属品：ターミネータ×1、携帯用ケース×1、単3アルカリ乾電池 （LR6）×2、取扱説明書 ×1
